Analizator antenowy RIGEXPERT AA-600

RigExpert AA-600

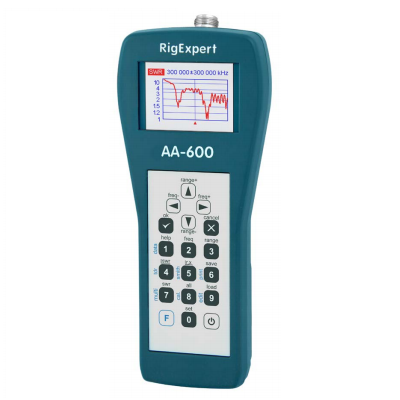

Analizator antenowy RIGEXPERT AA-600 to precyzyjny przyrząd laboratoryjny z kolorowym wyświetlaczem TFT przeznaczony do testowania i strojenia anten oraz ich linii zasilających. Umożliwia pomiary w zakresie od 100kHz do 600 MHz. Menu dostępne w j.polskim.

W odróżnieniu od miernika (który umożliwia pomiar tylko dla jednej częstotliwości), analizator antenowy umożliwia zobrazowanie pomiarów na wykresie dla szerokiego zakresu częstotliwości (np. całego wybranego pasma) i w prosty sposób zlokalizowanie punktu rezonansowego, itp. Ponadto analizatory posiadają wiele użytecznych funkcji.

Analizator umożliwia m.in.:

- dokładny pomiar parametrów anteny (SWR, R, X, Z, L, C dla konkretnej częstotliwości)

- dokładny pomiar parametrów linii transmisyjnej (kabla antenowego)

- dokładny pomiar strat sygnału na skutek niedopasowania anteny lub linii transmisyjnej

- zobrazowanie charakterystyki zestrojenia anteny dla szybkiego jej zestrojenia

- wykonanie pomiarów i charakterystyk anten dla ich porównania

- wykonanie wykresu Smitha

- pomiar TDR (Time Domain Reflectometer) - wykres graficzny

- lokalizację miejsca uszkodzenia linii transmisyjnej (kabla antenowego)

- pomiar długości linii transmisyjnej

- wykonanie kalibracji urządzenia  dla pomiarów anten z dowolnie długim odcinkiem przewodu który dla pomiaru będzie "przezroczysty".

RigExpert produkuje wysokiej klasy analizatory dla profesjonalistów i amatorów zapewniające najwyższe parametry techniczne i umożliwiają bardzo dokładne laboratoryjne pomiary.

Urządzenia są bardzo intuicyjne w użytkowaniu, a ich niewielkie wymiary i wbudowane zasilanie umożliwiają wykonywanie prac w terenie.

Umożliwiają podłączenie do komputera PC i dzięki udostępnionemu oprogramowaniu umożliwiają zapisywanie wyników pomiarów (wykresów) w celu archiwizacji lub łatwego użycia w przygotowywanej dokumentacji technicznej.

Model AA-600 w stosunku do AA-170 posiada większy zakres częstotliwości pracy do 600MHz (obejmujący dodatkowo m.in. pasmo amatorskie VHF 2m i 70cm oraz zakresy pasm profesjonalnych VHF i UHF), kolorowy wyświetlacz TFT 320x240, 16-bitowy konwerter analogowo-cyfrowy, tryb pomiaru SWR2AIR, tryb pomiaru w czasie rzeczywistym, pomiary systemów antenowych 25, 50, 75 i 100-Ohm, zdefiniowane tryby pomiaru dla pasm amatorskich oraz złącze typu N. Umożliwia również pomiar strat odbiciowych (ang. return loss), posiada tryb pomiaru multi-point SWR (pomiar 5 wybranych częstotliwości jednocześnie), 100 komórek pamięci do zapisania wykresów oraz obsługę wielojęzycznego menu (niedostępne w AA-30).

Tryb SWR2AIR umożliwia podłączenie analizatora na końcu przewodu (po stronie nadajnika) i wygodne strojenie anteny na dachu odczytując parametry przy użyciu przenośnego transceivera/odbiornika pracującego w paśmie 2m.
AA-600 można precyzyjnie skalibrować dla pomiarów anten z dowolnie długim odcinkiem przewodu który dla pomiaru będzie "przezroczysty".

Widoki ekranu menu oraz możliwe tryby pomiarów pokazane są w ulotce dostępnej do pobrania na dole strony.

Dokładna specyfikacja modelu RigExpert AA-600 (wg. danych producenta) :

Zakres częstotliwości: 0.1 to 600 MHz

Rozdzielczość : 1 kHz

Zakres pomiaru SWR : 1 to 100
Pomiar SWR dla anten (linii) o impedancji 25, 50, 75 i 100-Ohm
Wyświetlanie pomiarów SWR : numerycznie lub graficznie (czytelna "linijka")
Zakres pomiaru R i X : 0…10000, -10000…10000 w trybie numerycznym, 0…1000, -1000…1000 w trybie graficznym

Dostępne widoki:
- SWR dla wybranej częstotliwości lub tryb multi-point SWR (5 wybranych częstotliwości jednocześnie)

- SWR, straty odbiciowe (ang. return loss), R, X, Z, L, C dla wybranej częstotliwości

(przyp. straty odbiciowe - straty sygnału powstałe w wyniku niedopasowania anteny lub linii transmisyjnej)

- SWR wykres graficzny (80 punktów)
- R, X wykres graficzny (80 punktów)

- Wykres graficzny Smith'a (80 punktów)
- TDR (Time Domain Reflectometer) wykres graficzny (80 punktów)

Kalibracja (zwarta, rozwarta) dla pomiarów SWR, R,X, wykresu Smith'a.

Wyjście RF:
- Typ złącza: N
- Typ sygnału : prostokątny, 0.1…200 MHz. Dla wyższych częstotliwości wykorzystywane są harmoniczne sygnału podstawowego
- Poziom wyjściowy: ok. -10 dBm (dla obciążenia 50 Ohm)

Zasilanie:
- 3 x 1.5V, baterie alkaliczne typu AA (nie dołączone w zestawie)
- 3 x 1.2V, 1800…2700 mAh, akumulatorki Ni-MH type AA (nie dołączone w zestawie)
- Max. 3 godziny ciągłych pomiarów, max. 2 dni w trybie stand-by
- Kiedy analizator podłączony jest do PC lub adaptera (zasilacza) z gniazdem USB pobiera z niego zasilanie

Interfejs:
- Kolorowy wyświetlacz graficzny TFT o rozdzielczości 320x240 punktów
- 6x3 przyciski funkcyjne na wodoodpornej klawiaturze
- Menu użytkownika oraz pomoc (możliwość wyboru języka, w tym dostępny jest j.polski)
- Podłączenie USB do komputera PC

Wymiary: 23 x 10 x 5.5 cm

Zakres temperatur pracy : 0…40 °C

Waga : 650g

Urządzenia są fabrycznie nowe i objęte 24-miesięczną gwarancją realizowaną w Polsce.

ERcomER jest autoryzowanym dealerem urządzeń firmy RigExpert w Polsce.
